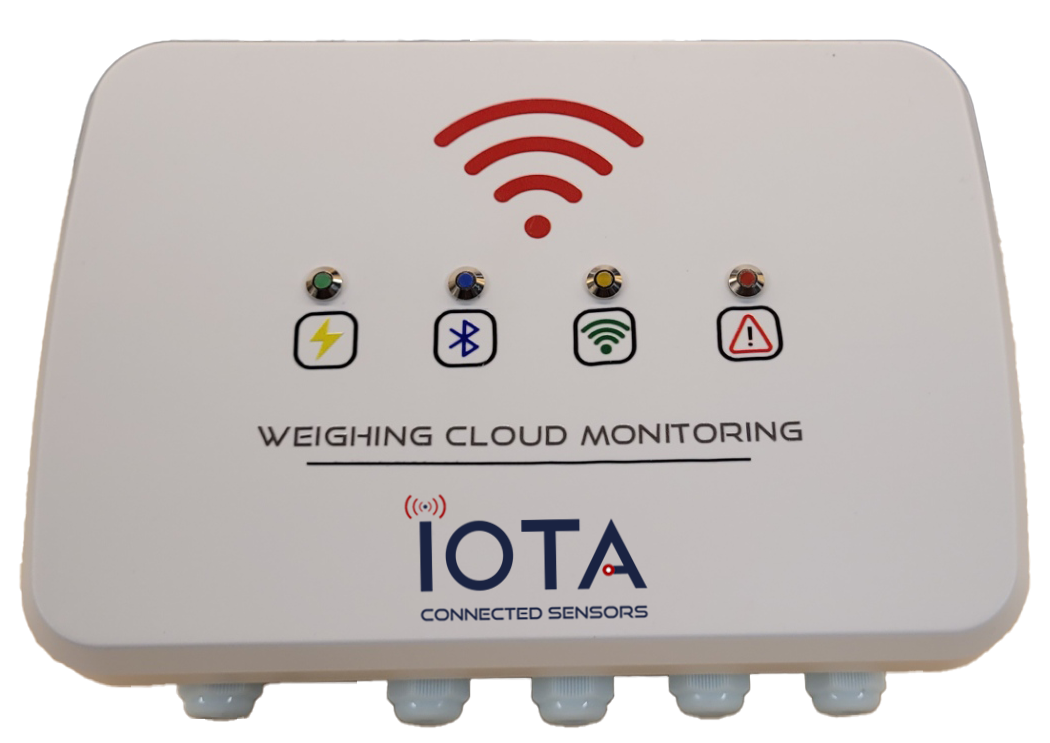

Weighing Box

Weighing Box

  • Terminal de pesage avec résolution jusqu’à 10 000 divisions
  • Boitier plastique IP54 : usage intérieur et extérieur
  • Jusqu’à 4 capteurs de 350Ω
  • 4 indicateurs en façade : seuil d’alerte atteint, liaison WIFI, liaison Bluetooth et témoin de fonctionnement
  • Connectivité : Bluetooth & WIFI, LoRa en option
  • Alimentation sur secteur
  • Accessoire de fixation murale ou sur poteau

Capable de gérer jusqu’à 4 capteurs de charge, elle fournit une mesure précise et continue des poids, tout en calculant automatiquement le niveau de remplissage de chaque contenant. Son boîtier étanche IP54 permet une installation en intérieur comme en extérieur, sur mur ou poteau. Grâce à ses voyants en façade (alimentation, réseau, alertes sur niveaux de seuil), vous gardez le contrôle d’un simple coup d’œil.

Elle est compatible non seulement avec les capteurs que nous fournissons, mais également avec l’ensemble des capteurs de pesage du marché permettant par exemple d’être reliée à des capteurs déjà installés sur site et ainsi de faire évoluer votre installation vers une solution connectée, sans avoir à remplacer l’existant.

DIMENSIONS
L x l x h200 x 135 x 55 mm
ALIMENTATION
Tension d’alimentation (Vcc)8 – 32 VDC (transformateur secteur 12Vdc fourni)
Consommation (sans capteur)
Consommation avec 4 capteurs 350Ω
100 mA (Vcc =12VDC)
160 mA (Vcc =12VDC)
AFFICHAGE
Indicateurs Lumineux4
TEMPÉRATURE
Température de fonctionnement-10°C/+40°C
Température de stockage-20°C/+60°C
Humidité relativemax 85% sans condensation
SPECIFICATIONS ENTRÉE CAPTEURS
Nombre d’entrées capteur4
Raccordement à l’entrée capteur4-fils
Tension d’alimentation capteur5 VDC ±1%
Impédance capteurmin : RL > 21Ω (16 capteurs de 350Ω montés en parallèle)
max : RL < 1500Ω
Courant max. d’alimentation capteur (5V) Total: 960 mA (16 capteurs de 350Ω montés en parallèle)
Sensibilité capteur admissible≤ 7,8 mV/V
Spécification du câble capteur (Lg/section par fil)50m / mm²
PERFORMANCES
Tension minimale de mesure1.0 μV / div.
Plage du signal de mesure±10 mV
Linéarité< 0,01% Pleine échelle
Dérive thermique< 0,01% Pleine échelle / °C
Résolution interneADC 24 bits (16 777 216 points)
Sensibilité capteur admissible≤ 7,8 mV/V
Classe de précisionn ≤ 6 000 e (Classe III)
Incrément d’affichage1, 2, 5, 10, 20, 50, 100, 200 et 500
Affichage avec décimale0 0.0 0.00 (sans, 1 ou 2 décimales)
Méthode d’étalonnageSpécifications théoriques ou Masses (zéro +1, 2 ou.3pts).
INTERFACES DE COMMUNICATION
Liaison Bluetooth2.4Ghz / portée 100m en champs libre
Liaison Wifi2.4Ghz / portée 100m en champs libre
Liaison LoRa (en option)868MHz (Europe) –  915 MHz (Amérique)/1 à 15 km selon environnement
